產品概述

直通式反沖洗排污過濾器是一種集通用的過濾功能和在系統運行不停機的前提下對濾筒進行清洗并排污的多功能使用產品，它設計了全新的結構形式，在濾筒的前段設置閥板，通過手柄調節閥位置，來改變水對濾筒的流向，利用管道內水壓及水流推動的作用對濾筒進行自清洗，省去了傳統過濾清洗必須將濾筒進行清洗的煩惱，使清洗操作簡便可靠且排污時間短。按安裝形式及水流方向的不同分為直通式和直角式兩種。

工作原理

A. 正常過濾時：水流通過轉向閥為開啟狀態。當水通過濾網后將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。

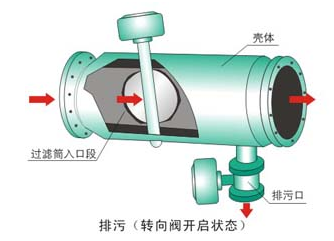

Ｂ.沖洗排污時：水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。

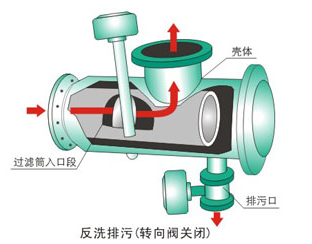

Ｃ.反沖洗排污時：水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。

產品特點和優勢

a.全自動反沖排污過濾器采用多個濾筒過濾，有效過濾面積大，壓力損失小。設計過濾面積為進出口面積的３～５倍。

ｂ．全自動反沖排污過濾器維修、維護方便：設置檢修人孔，裝卸濾筒方便，反沖洗過濾器。

ｃ．全自動反沖排污過濾器采用多濾筒過濾、逐個濾筒清洗的結構，清洗時不間斷供水。

ｄ．全自動反沖排污過濾器程序控制：可根據用戶現場實際情況需要設定系統的各項參數。

ｅ．反沖洗過濾器先進的控制系統：控制系統的精確度高，并可根據不同水質調整其工作模式和運行狀態，以提高其適應水質能力。

ｆ．反沖洗過濾器方便的控制方式：壓差／時間同時控制或分別控制，可根據實際工況及需求任意選擇，自動運行；同時設手動／自動轉換開關，控制方式可預先設定，并可實現電氣互鎖。

ｇ．反沖洗過濾器設有就地控制，必要時可設遠傳控制轉換開關，以實現就地操作和遠控操作。

ｈ．反沖洗過濾器留有運行狀態輸出、故障報警輸出等功能，保證設備使用在安全可靠條件下。

應用范圍：

鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾。

汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水，處理系統都有應用。

發電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系１３－４統用水量大時可作為旁濾處理、全濾處理使用。

石油化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免大量的沖洗耗水，節約成本。

農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、高自動化過濾產品。

機械、食品或其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞。

礦山：過濾井下噴淋水，保證系統工作正常。

給水及污水處理：用于預處理系統中，提高系統運行效率。
